運輸車簡介：

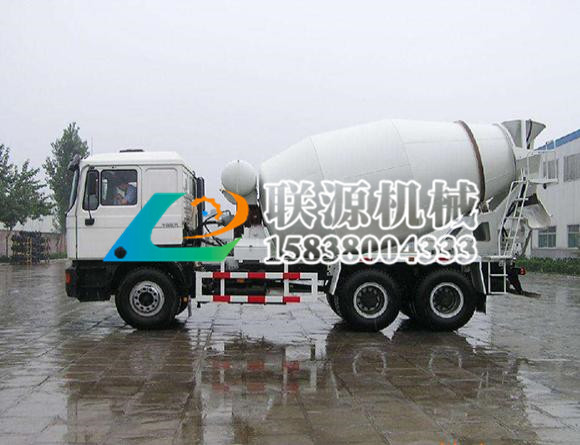

混凝土攪拌車為國內有名的攪拌站廠家-河南聯源機械設備有限公司主要附屬設備之一， 該攪拌車用來運送建筑用混凝土的專用卡車；由于它的外形，也常被稱為田螺車。這類卡車上都裝置圓筒型的攪拌筒以運載混合后的混凝土。在運輸過程中會始終保持?jǐn)嚢柰厕D(zhuǎn)動，以保證所運載的混凝土不會凝固。運送完混凝土后,通常都會用水沖洗攪拌筒內部,防止硬化的混凝土占用空間,使攪拌筒的容積越來越少。所采用車型有：東風、陜汽、重汽、歐曼、北汽福田等。
二、聯源混凝土攪拌運輸車結構組成：
混凝土攪拌運輸車結構主要由汽車底盤、攪拌筒、傳動系統、供水裝置等部分組成。如果在詳細劃分?jǐn)嚢柢嚱M成可包括為：二類底盤、傳動系、液壓系統、機架、攪拌罐、進出料裝置、供水系統、操縱系、人梯等部分。攪拌罐前端與減速機聯接安裝在機架前臺上，后端通過滾道由安裝在機架后臺的兩個托輪支撐。
三、聯源混凝土攪拌運輸車的工作原理
混凝土攪拌運輸車動力由二類底盤全功率取力器輸出通過傳動軸把動力傳給液壓泵，液壓泵產生液壓能通過油管傳到液壓馬達，液壓馬達把液壓能轉化為動能并通過減速機減速增扭傳遞到攪拌罐，通過調節（雙作用變量）液壓泵的伺服手柄角度從而實現攪拌罐正反轉及轉速的大小，以實現砼裝料、攪拌、攪動、出料等作業。
四、聯源混凝土攪拌運輸車的專用機構
混凝土攪拌運輸車專用機構主要包括取力器、攪拌筒前后支架、減速機、液壓系統、攪拌筒、操縱機構、清洗系統等。其工作原理：通過取力裝置將汽車底盤的動力取出，并驅動液壓系統的變量泵
混凝土攪拌運輸車，把機械能轉化為液壓能傳給定量馬達，馬達再驅動減速機，由減速機驅動攪拌裝置，對混凝土進行攪拌。
混凝土攪拌運輸車取力裝置
混凝土攪拌運輸車采用主車發動機取力方式。取力裝置的作用是通過操縱取力開關將發動機動力取出，經液壓系統驅動攪拌筒，攪抖筒在進料和運輸過程中正向旋轉，以利于進料和對混凝土進行攪拌，在出料時反向旋轉，在工作終結后切斷與發動機的動力聯接。
五、聯源混凝土攪拌運輸車液壓系統
混凝土攪拌運輸車將經取力器取出的發動機動力(現在一般都是后置全功能取力器)，轉化為液壓能(排量和壓力)，再經馬達輸出為機械能(轉速和扭矩)，為攪拌筒轉動提供動力。
六、聯源混凝土攪拌運輸車減速機
混凝土攪拌運輸車將液壓系統中馬達輸出的轉速減速后，傳給攪拌筒。
七、聯源混凝土攪拌運輸車操縱機構
a．控制攪拌筒旋轉方向，使之在進料和運輸過程中正向旋轉，出料時反向旋轉。
b．控制攪拌筒的轉速
八、聯源混凝土攪拌運輸車攪拌裝置
混凝土攪拌車主要由攪拌筒及其輔助支撐部件組成。攪拌筒是混凝土的裝載容器，它是由耐磨薄鋼板制成，為了能夠自動裝、卸混凝土，其內壁焊有特殊形狀的螺旋葉片。轉動時混凝土沿葉片的螺旋方向運動，在不斷的提升和翻動過程中受到混合和攪拌。在進料及運輸過程中，攪拌筒正轉，混凝土沿葉片向里運動，出料時，攪拌筒反轉，混凝土沿著葉片向外卸出。攪拌筒的轉動則是靠液壓驅動裝置來保證。裝載量為3～6立方的混凝土攪拌運輸車一般采用由汽車發動機通過動力輸出軸帶動液壓泵，再由高壓油推動液壓馬達驅動攪拌筒，裝載量為9～12立方的則由車載輔助柴油機帶動液壓泵驅動液壓馬達。葉片是攪拌裝置中的主要部件，損壞或嚴重磨損會導致混凝土攪拌不均勻。另外，葉片的角度如果設計不合理，還會使混凝土出現離析。
九、聯源混凝土攪拌運輸車清洗系統
混凝土攪拌運輸車清洗系統的主要作用是清洗攪拌筒，有時也用于運輸途中進行干料攪拌。清洗系統還對液壓系統起冷卻作用。
十、聯源混凝土攪拌運輸車駕駛室配置
半浮式駕駛室懸置，減震座椅，熒光照明，空調等配置方便實用，處笮體現人性化的關懷。
二級踏步，上下扶手，車門90度開啟角，駕乘者上下方便
前翻式駕駛室前面罩，駕駛室前翻角度55度，方便日常保養底盤檢查維修。
十一、聯源混凝土攪拌運輸車按品種分類
聯源機械混凝土攪拌運輸車種類有東風140混凝土攪拌運輸車，東風145混凝土攪拌運輸車，東風153混凝土攪拌運輸車，東風天龍混凝土攪拌運輸車，東風大力神雙橋混凝土攪拌運輸車，解放混凝土攪拌運輸車，斯太爾混凝土攪拌運輸車，陜汽德龍混凝土攪拌運輸車，歐曼混凝土攪拌運輸車，紅巖混凝土攪拌運輸車，日本五十鈴雙橋混凝土攪拌運輸車。
東風大力神混凝土攪拌車技術參數：
|
CSC5250GJBA混凝土攪拌運輸車 主要技術參數
|
|
產品名稱：
|
東風大力神混凝土攪拌車
|
外型尺寸：
|
9200×2500×3880(mm)
|
|
底盤型號：
|
DFL5250GJBA
|
貨廂尺寸：
|
××(mm)
|
|
總質量：
|
25000(Kg)
|
接近/離去角：
|
25/12(°)
|
|
額定質量：
|
11665,11600(Kg)
|
前懸后懸：
|
1460/2740,1460/2590,1460/2390(mm)
|
|
整備質量：
|
13205(Kg)
|
高車速：
|
80(km/h)
|
|
發動機
|
發動機生產企業
|
排量
|
功率
|
|
ISLe325 30
ISLe340 30
ISLe375 30
L340 30
L375 30
dCi340-30
dCi375-30
EQR340-33
EQR375-33
|
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風汽車有限公司
東風汽車有限公司
東風汽車有限公司
東風汽車有限公司
|
8900
8900
8900
8900
8900
11120
11120
11120
11120
|
239
250
275
250
276
250
276
250
275
|
|
排放標準：
|
GB3847-2005,GB17691-2005國Ⅲ
|
|
軸數：
|
3
|
前輪距：
|
1986,2027/1860/1860,1820/1820(mm)
|
|
軸距：
|
3650+1350,3800+1350,4000+1350
|
后輪距：
|
1860/1860,1820/1820(mm)
|
|
輪胎數：
|
10
|
輪胎規格：
|
11.00-20,11.00R20,12.00-20,12.00R20
|
|
燃料種類：
|
柴油
|
彈簧片數：
|
8/12,9/10,9/13
|
|
軸荷：
|
7000/18000(并裝雙軸)
|
駕駛室乘人數：
|
2,3
|
|
整車備注：
|
攪拌容積為8-12立方米。
|
陜汽德龍混凝土攪拌車：
|
產品型號
|
CLY5254GJB3
|
|
|
整車及底盤參數
|
外形尺寸（長×寬×高）mm
|
9180×2500×3850
|
|
底盤型號
|
德龍SX5255GJBDP364
|
|
發動機型號及功率（馬力）
|
WP10.336/336
|
|
排放標準
|
國Ⅲ
|
|
整備質量/額定載質量
|
14150/10720
|
|
軸距
|
3625+1350
|
|
接近角/離去角(°)
|
20/19
|
|
大爬坡度(%)
|
41
|
|
專用性能參數
|
攪動容量/罐體容積（m3）
|
9/14.3
|
|
進料速度（m3/min）
|
≥3
|
|
出料速度（m3/min）
|
≥2
|
|
出料殘余率（%）
|
≤0.5
|
|
供水系統
|
氣壓供水
|
|
水箱容積（L）
|
450
|
斯泰爾混凝土攪拌運輸車：
|
※ 整車技術參數：
|
|
產品名稱（公告批次）
|
|
斯太爾王混凝土攪拌運輸車
|
|
攪拌罐體容積
|
m3
|
8 9 10
|
|
總質量
|
Kg
|
25000
|
|
額定載質量
|
Kg
|
11720
|
|
整備質量
|
Kg
|
13150
|
|
外形尺寸(長×寬×高 )
|
mm
|
9100×2496×3780
|
|
接近角／離去角
|
o
|
15/32
|
|
前懸／后懸
|
mm
|
1560/2410
|
|
產品識別代號
|
|
LZZABLMD×××××××××
|
|
高車速
|
Km/h
|
75
|
|
※ 底盤技術參數：
|
|
底盤名稱 (類別)
|
|
斯達-斯太爾牌混凝土攪拌車底盤 (二類)
|
|
底盤型號
|
|
ZZ1256M3646C ZZ1256M3846C ZZ1256N3846C
|
|
底盤生產企業
|
|
中國重汽集團濟南卡車股份有限公司
|
|
底盤外形尺寸(長×寬×高)
|
mm
|
7785×2480×3088
|
|
軸數
|
|
3
|
|
軸距
|
mm
|
3600+1350 3800+1350
|
|
輪胎數
|
|
10
|
|
輪胎規格
|
|
12.00-20
|
|
鋼板彈簧片數
|
|
9/12
|
|
前輪距
|
mm
|
1939
|
|
后輪距
|
mm
|
1800
|
|
燃料種類
|
|
柴油
|
|
排放依據標準
|
|
GB17691-2001 GB3847-1999
|
|
轉向形式
|
|
方向盤
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率
|
WD615.93
WD615.95
|
中國重型汽車集團有限公司
中國重型汽車集團有限公司
|
9726
9726
|
213
247
|
|
|
※ 專用功能說明：
|
|
★ 液壓驅動系統：采用原裝進口德國、日本裝備，系統布局簡潔、運輸可靠；
★ 供水系統：采用壓力供水的方式，簡化結構、節省動力、減輕整車重量；
★ 攪拌筒：采用犁形結構，雙螺旋曲面葉片，在不同的錐段采用不同的葉片，提高了混凝土的質量；筒體安裝傾斜角度小，降低了整車重心高度，行駛穩定性好，而且較小的傾斜角更加有利于干硬性混凝土的排出，減少剩余率。
★ 操作裝置：分為軟軸操縱器和連桿式操縱器，連桿式操縱器可實現多點操縱。
★ 進、出料裝置：由進料斗、排料槽可在水平方向旋轉180度，以適應不同的卸料位置。
★ 罐體噴漆：罐體表面噴涂兩層聚胺脂面漆，采用烤漆工藝，涂層均勻，粘附牢固，光澤更持久。
|
